新能源汽车 SLM金属3D打印+CNC精加工
新能源汽车底盘支架轻量化验证
某新能源汽车企业需对底盘支架进行轻量化设计验证。传统铸造方案重达2.3kg，影响续航里程。通过拓扑优化结合SLM金属3D打印，实现40%减重的同时保持结构强度。
10天
制造周期
8件
交付数量
AlSi10Mg铝合金
核心材料
减重40%，强度提升15%
项目结果（待核验）
客户需求
某新能源汽车企业需对底盘支架进行轻量化设计验证。传统铸造方案重达2.3kg，影响续航里程。通过拓扑优化结合SLM金属3D打印，实现40%减重的同时保持结构强度。
技术挑战
传统铸造支架重达2.3kg，影响新能源汽车续航；拓扑优化后的复杂内部结构无法通过铸造或CNC实现。
解决方案
拓扑优化设计+SLM AlSi10Mg金属打印空心网格结构，关键安装面CNC精加工，T6热处理提升强度。
工程证据
完整工程分析链路
从需求输入到工程决策，每一步都有数据支撑
01
CHALLENGE · 客户问题
新能源汽车底盘支架原设计为铸铝件，重量2.3kg。客户希望减重至1.5kg以下以提升续航里程，同时保持结构强度和安装精度。拓扑优化生成的复杂内部网格结构无法通过传统铸造或CNC加工实现。
02
INPUT · 项目输入
CAD STEP格式，支架本体+4个安装法兰
技术要求
重量 ≤ 1.5kg（原2.3kg）结构强度不低于原设计安装面精度 ±0.05mm8件验证批次10天内交付
03
ANALYSIS · DFM分析发现
- 拓扑优化生成复杂内部网格，铸造和CNC均无法实现
- 最小网格壁厚0.8mm，接近SLM工艺极限
- 部分悬垂角度<45°，需添加支撑
- 内部清粉通道需设计φ5mm工艺孔
- SLM打印后需T6热处理保证强度
- 4个安装面需CNC精加工保证配合精度
04
ENGINEERING · 工程决策
优化网格壁厚至1.0mm确保打印稳定性，悬垂区域添加易去除支撑，设计φ5mm清粉孔（后用螺塞封堵），打印后T6热处理+五轴CNC精加工安装面，喷砂+阳极氧化表面处理。
05
PROCESS · 工艺选择
SLM金属3D打印+CNC精加工 推荐
拓扑优化结构只能通过增材制造实现；SLM AlSi10Mg强度满足底盘支架要求；关键安装面CNC精加工保证精度；8件小批量无需开模，10天可交付。
备选方案
CNC整体加工
无法实现内部空心网格，减重效果有限
铸造
10天交期无法开模，且内部网格无法铸出
06
MATERIAL · 材料选择
AlSi10Mg铝合金
SLM最成熟的铝合金材料，T6后抗拉强度≥300MPa，密度2.68g/cm³，适合轻量化结构件，与原铸铝材料性能接近。
07
QUALITY · 质量检测
CMM三坐标检测安装面关键尺寸
100%称重确认减重目标
CT抽检内部网格成型质量（首件）
AlSi10Mg材质证明随货
表面粗糙度检测Ra 6.3（喷砂后）
力学性能测试（抽样）
08
RESULT · 工程结果（待核验）
最终重量1.38kg，减重40%（目标≤1.5kg）
力学测试强度满足要求，比强度提升15%
安装面精度±0.03mm
10个工作日准时交付
3版设计方案快速迭代验证
BUSINESS IMPACT · 商业价值（待核验）
成本优化
8件验证件总成本约为开模铸造方案的25%
周期缩短
10天完成，相比铸造方案缩短70%
风险降低
验证了拓扑优化+SLM工艺路线，为量产提供数据支撑；减重40%可提升续航约2%

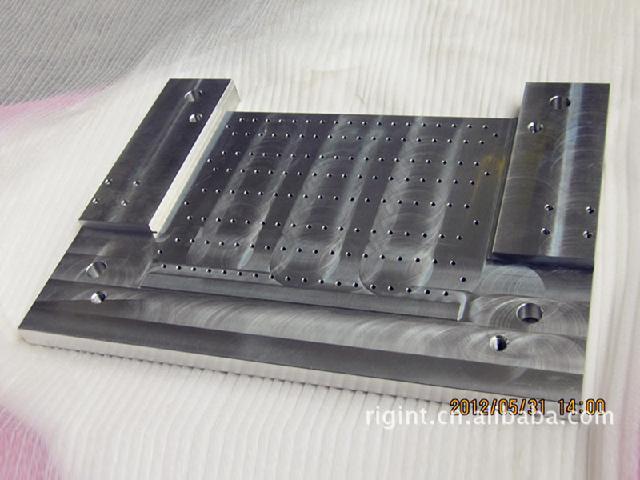

产品实拍
交付产品展示
制造流程
从需求到交付的全流程
步骤 1 2天
拓扑优化
基于底盘载荷工况进行拓扑优化，生成最优传力路径
步骤 2 1天
DFM分析
检查SLM打印可行性：最小壁厚、悬垂角、清粉通道
步骤 3 4天

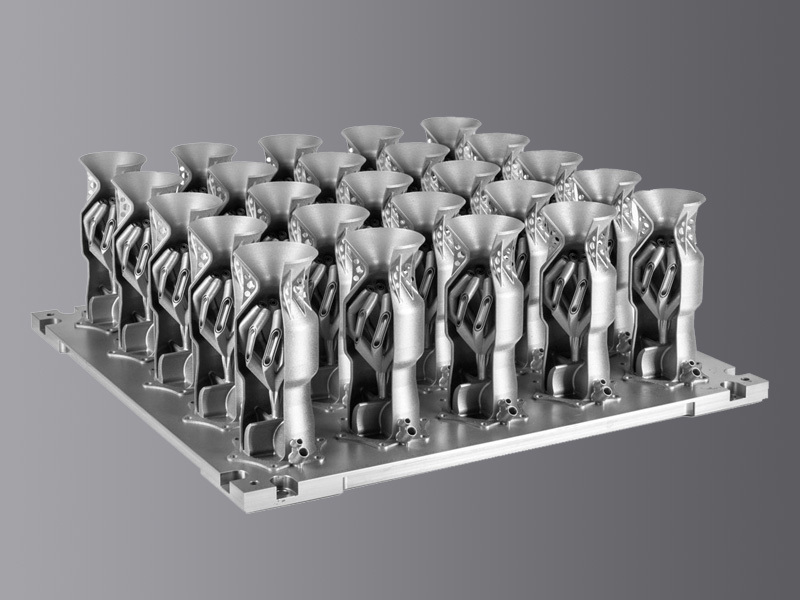

SLM打印
AlSi10Mg铝合金激光选区熔化，空心网格结构一体成型
步骤 4 2天
热处理+CNC
T6热处理去应力，安装面五轴CNC精加工
步骤 5 1天
检测交付
三坐标尺寸检测+称重+力学性能测试
技术规格
| 制造工艺 | SLM+CNC精加工 |
| 核心材料 | AlSi10Mg铝合金 |
| 交付数量 | 8件验证件 |
| 制造周期 | 10个工作日 |
| 尺寸精度 | ±0.05mm（CNC面） |
| 表面处理 | 喷砂+阳极氧化 |
质量控制
| 尺寸精度 | ±0.05mm |
| 重量 | 1.38kg（原2.3kg） |
| 材料认证 | AlSi10Mg材质证明 |
| 检测方式 | CMM三坐标+力学测试 |
| 合格率 | 100% |
工程结果（待核验）
减重40%，强度提升15%
