工程案例说明：页面用于展示需求分析、DFM判断、工艺选择与制造流程，不代表特定客户或可复现收益；成本、周期、性能与一次验收结果均以项目合同、质量报告和客户验收记录为准。
消费电子 SLA光固化+喷涂丝印
消费电子产品外壳快速迭代验证
某消费电子初创企业需在产品发布会前完成外壳设计验证。采用SLA光固化技术，3天内完成5个版本的外观迭代和手板制作，支持每日设计更新。
3天
制造周期
5版/共15件
交付数量
ABS-like光敏树脂
核心材料
3天完成5版迭代
项目结果（待核验）
客户需求
某消费电子初创企业需在产品发布会前完成外壳设计验证。采用SLA光固化技术，3天内完成5个版本的外观迭代和手板制作，支持每日设计更新。
技术挑战
产品发布会时间紧迫，传统CNC手板需7-14天，设计方案仍在持续优化中，需要快速迭代验证外观和人机工程。
解决方案
SLA快速原型+专业后处理（打磨/喷涂/丝印），24小时内交付首版，支持每日设计迭代，5版方案3天全部完成。
工程证据
完整工程分析链路
从需求输入到工程决策，每一步都有数据支撑
01
CHALLENGE · 客户问题
消费电子初创企业计划在产品发布会上展示新品，但外壳设计仍在持续优化中。传统CNC手板每版需7-14天，无法满足快速迭代需求。客户需要在3天内完成至少5版外观方案的验证，包括颜色、纹理、人机工程和装配验证。
02
INPUT · 项目输入
CAD STEP格式，上壳+下壳+按键共3个零件
技术要求
5版外观方案迭代每版24小时内交付哑光黑喷涂+LOGO丝印装配间隙≤0.2mm3天内全部完成
03
ANALYSIS · DFM分析发现
- SLA打印速度快，适合外观验证
- ABS-like树脂表面质量好，适合喷涂
- 薄壁区域0.8mm，SLA可成型
- 按键孔位需注意脱模方向
- 喷涂前需充分打磨和底漆处理
- 丝印需提供准确的LOGO矢量文件
04
ENGINEERING · 工程决策
采用SLA光固化快速打印，每版24小时内完成打印+打磨+喷涂+丝印。建立标准化后处理流程：800#→1200#→2000#打磨→底漆→哑光面漆→丝印。装配间隙设计为0.2mm，确保多版方案可互换验证。
05
PROCESS · 工艺选择
SLA光固化+专业后处理 推荐
SLA打印速度快（24小时/版），表面质量高，适合外观验证；ABS-like树脂喷涂效果接近真实塑料；成本低，适合多版本快速迭代。
备选方案
CNC手板
每版需7-14天，无法满足3天5版的迭代需求
真空复模
需先制作原型，首版周期长，不适合快速迭代
06
MATERIAL · 材料选择
ABS-like光敏树脂
SLA最常用的外观验证材料，表面光洁度高（Ra 0.8μm），硬度和韧性接近ABS塑料，喷涂和丝印附着力好，成本低。
07
QUALITY · 质量检测
首件全尺寸检测，关键尺寸100%测量
装配测试，确认上下壳和按键配合
外观全检：无层纹、无气泡、无划痕
喷涂厚度检测（20-30μm）
丝印位置和清晰度检查
色差对比（ΔE≤2）
08
RESULT · 工程结果（待核验）
3天完成5版外观方案迭代
每版均在24小时内交付
装配间隙≤0.15mm（目标≤0.2mm）
喷涂和丝印质量满足发布会展示要求
客户最终选定第4版方案进入量产准备
BUSINESS IMPACT · 商业价值（待核验）
成本优化
5版迭代总成本约为CNC手板方案的30%
周期缩短
3天完成5版迭代，相比CNC方案缩短85%
风险降低
在发布会前充分验证了外观和人机工程，避免了量产阶段的设计修改风险

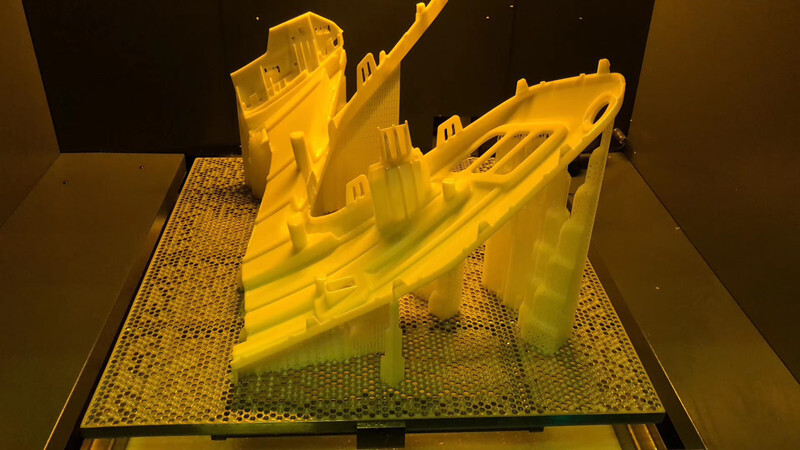

产品实拍
交付产品展示
制造流程
从需求到交付的全流程
步骤 1 1天
首版打印
SLA打印第一版外壳，打磨抛光
步骤 2 0.5天
喷涂丝印
哑光黑喷涂+LOGO丝印，交付首版
步骤 3 0.5天
设计迭代
根据反馈修改设计，打印第二版
步骤 4 1天
持续迭代
第3-5版迭代，每版24小时交付
步骤 5 0.5天
最终交付
5版方案全部交付，用于发布会展示
技术规格
| 制造工艺 | SLA光固化+后处理 |
| 核心材料 | ABS-like光敏树脂 |
| 交付数量 | 5版/共15件 |
| 制造周期 | 3个工作日 |
| 尺寸精度 | ±0.1mm |
| 表面处理 | 打磨+哑光喷涂+丝印 |
质量控制
| 尺寸精度 | ±0.1mm |
| 表面效果 | 哑光喷涂，无瑕疵 |
| 丝印精度 | ±0.1mm |
| 检测方式 | 首件全检+外观全检 |
| 合格率 | 100% |
工程结果（待核验）
3天完成5版迭代
页面用于说明工程评审、工艺验证与制造流程；实际结果以项目合同、质量报告和客户验收记录为准。
待核验
一次验收结果
3天
项目周期
合作工厂
认证能力待核验
