工业无人机机架一体化设计验证
某工业无人机企业需开发新一代轻量化机身。传统复材机身开发周期长（6-8周），修改成本高。通过SLS PA12机臂+SLM铝合金电机座组合制造，实现结构件一体化设计，7天完成整机迭代。
客户需求
某工业无人机企业需开发新一代轻量化机身。传统复材机身开发周期长（6-8周），修改成本高。通过SLS PA12机臂+SLM铝合金电机座组合制造，实现结构件一体化设计，7天完成整机迭代。
技术挑战
复材机身开发周期长（6-8周），修改成本高，难以满足快速迭代需求；传统机加工方案零件多、装配复杂、重量大。
解决方案
SLS PA12打印机臂主体（一体化空心结构），SLM AlSi10Mg打印电机座（拓扑优化），一体化设计减少50%连接件，7天完成3套整机。
完整工程分析链路
从需求输入到工程决策，每一步都有数据支撑
CHALLENGE · 客户问题
工业无人机新一代机身需要轻量化和快速迭代。传统碳纤维复材机身开发周期6-8周，模具修改成本高，无法满足客户每周迭代的需求。传统CNC加工方案零件数量多（20+件），装配复杂，重量大。客户需要在7天内完成3套整机验证，用于飞行测试。
INPUT · 项目输入
ANALYSIS · DFM分析发现
- 复材机身周期太长，不适合快速迭代
- CNC零件多，装配复杂，重量大
- SLS PA12可一体成型空心机臂，减重效果好
- SLM AlSi10Mg可实现拓扑优化电机座
- SLS机臂壁厚1.5mm，可成型
- SLM电机座最小壁厚0.8mm，接近极限
- 两种工艺并行打印，可缩短交期
- 配合面需CNC精加工保证精度
ENGINEERING · 工程决策
采用SLS PA12打印机臂主体（空心结构，壁厚1.5mm，内置走线通道），SLM AlSi10Mg打印电机座（拓扑优化，最小壁厚1.0mm确保打印稳定性）。两种工艺并行打印，配合面CNC精加工。机臂和电机座采用螺纹连接+定位销，减少50%连接件。SLS件喷砂去粉，SLM件T6热处理+喷砂。
PROCESS · 工艺选择
SLS PA12适合空心结构机臂，减重效果好，韧性满足飞行要求；SLM AlSi10Mg适合拓扑优化电机座，强度高；两种工艺并行打印，7天可交付3套整机；无需模具，支持快速迭代。
MATERIAL · 材料选择
PA12尼龙韧性好、密度低（1.01g/cm³），适合机臂结构；AlSi10Mg铝合金强度高、密度低（2.68g/cm³），T6后抗拉强度≥300MPa，适合电机座受力件。
QUALITY · 质量检测
RESULT · 工程结果（待核验）

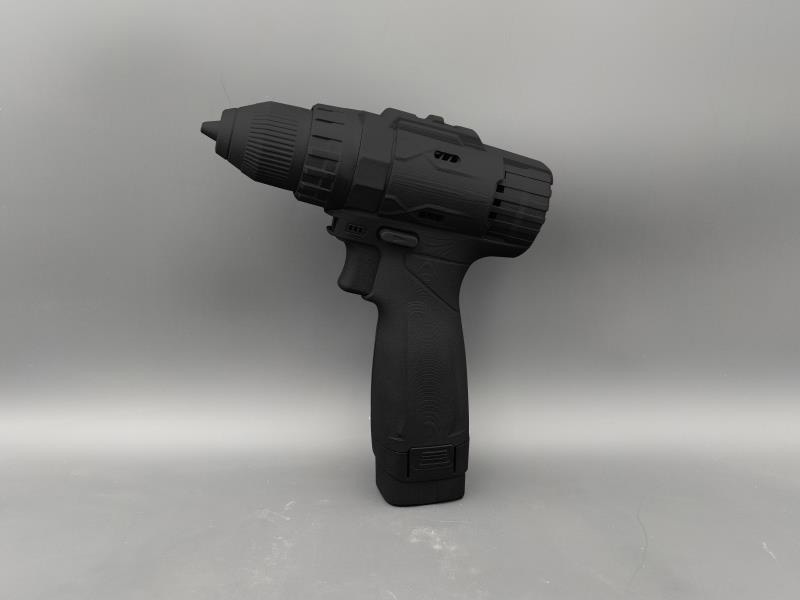

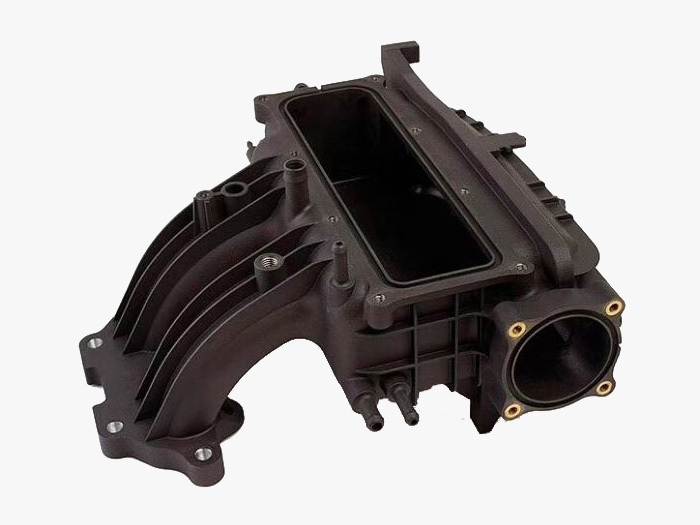

交付产品展示
从需求到交付的全流程
一体化设计
机臂和电机座一体化设计，减少连接件
DFM分析
检查SLS/SLM打印可行性：清粉孔、壁厚、悬垂
SLS打印
PA12尼龙打印机臂主体，空心结构一体成型
SLM打印
AlSi10Mg铝合金打印电机座，拓扑优化结构
后处理装配
喷砂去粉+CNC精加工配合面+装配测试
技术规格
| 制造工艺 | SLS+SLM组合 |
| 核心材料 | PA12+AlSi10Mg |
| 交付数量 | 3套整机 |
| 制造周期 | 7个工作日 |
| 整机重量 | 减重25% |
| 连接件 | 减少50% |
质量控制
| 尺寸精度 | ±0.1mm（SLS）/±0.05mm（SLM+CNC） |
| 重量 | 减重25%（目标≥20%） |
| 材料认证 | PA12+AlSi10Mg材质证明 |
| 检测方式 | CMM+称重+装配测试 |
| 合格率 | 100% |
整机减重25%，连接件减少50%
页面用于说明工程评审、工艺验证与制造流程；实际结果以项目合同、质量报告和客户验收记录为准。
